Система бесконтактного радиочастотного мониторинга температуры высоковольтных шин распределительных шкафов и линий электропередач "РЧИД-ПАВ-Термо"

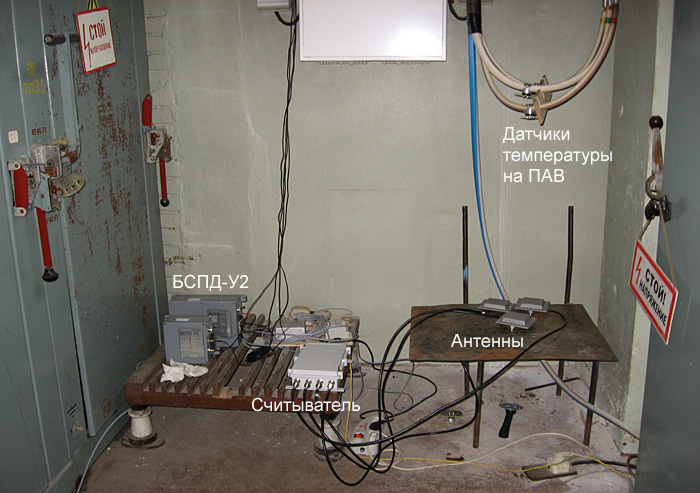

В рамках проекта "Умный город" ООО "Системы" предоставило оборудование и доступ к системе мониторинга УИСМ для испытания аппаратуры радиочастотного мониторинга температуры, производимой ОАО "Авангард". Произведены все необходимые работы по интеграции двух систем. Со стороны БСПД-У2 обеспечена полная поддержка всех возможностей протокола обмена со считывателем системы "РЧИД-ПАВ-Термо". Испытания проходили с мая по октябрь 2018 года на территории трансформаторной подстанции в г. Кронштадт.

"РЧИД-ПАВ-Термо" – представляет собой по-настоящему инновационный продукт мирового уровня в области применения изделий, в основе которых используются поверхностно-акустические волны (ПАВ). Волна ПАВ в кристалле из ниобата лития (LiNbO3), составляющего основу датчика температуры, может быть возбуждена дистанционно путём облучения слабым микроволновым излучением. Анализ отклика сигнала, отражённого антенной датчика, позволяет при помощи сложной математической обработки получить на стороне считывателя абсолютное значение температуры кристалла, а стало быть и температуры поверхности тела, на которой закреплён датчик.

Технология "РЧИД-ПАВ-Термо" позволяет дистанционно на расстояниях от 1 см до 7 метров определять температуру поверхности тел в том числе за радио-прозрачными преградами, создавая минимальный электро-магнитный шум. Используется нелицензированный диапазон 2,45 ГГц и излучаемая выходная мощность на уровне 10 мВт. Это соответствует уровню излучения пультов дистанционного управления радио-управляемых игрушек для детей.
"РЧИД-ПАВ-Термо" является достойным конкурентом оптическим методам бесконтактного определения температуры поверхности тел. Основная область применения – энергетика.

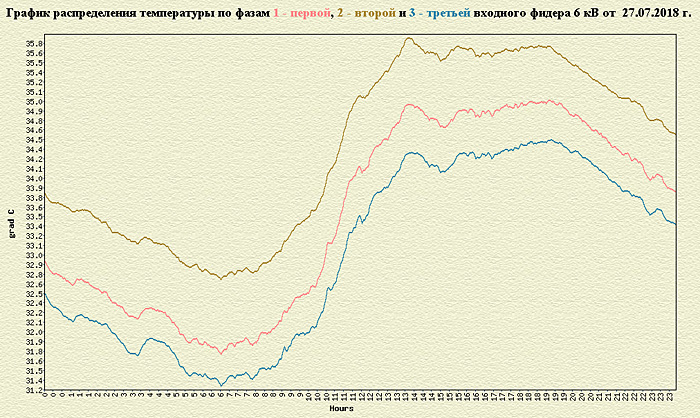

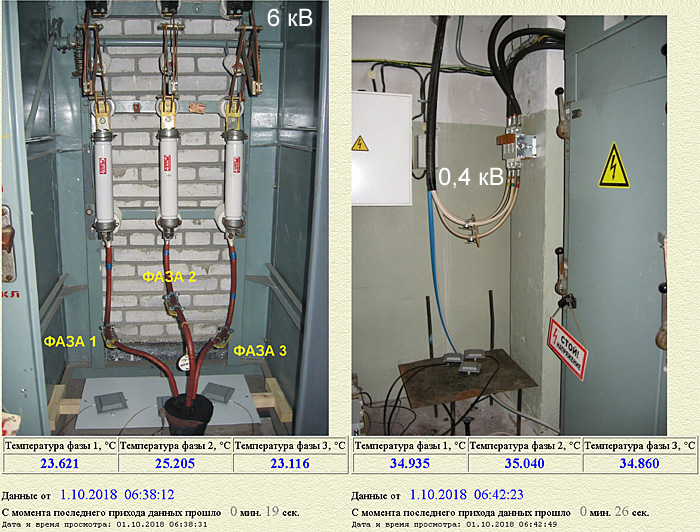

На трансформаторной подстанции было решено организовать два поста наблюдения. Первый пост для контроля температуры входного фидера 6 кВ, второй – на одной из линий 0,4 кВ. К данному участку 0,4 кВ был подключён потребитель, доставлявший обслуживающей трансформаторную подстанцию организации неприятности, перегружая линию высокой потребляемой мощностью. Испытания прошли успешно без перерывов в работе оборудования.

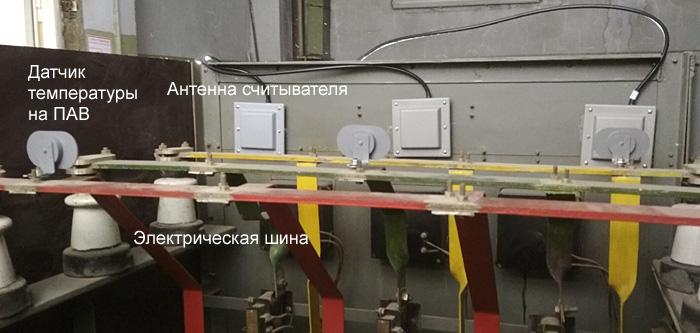

Вариант размещения датчиков температуры "РЧИД-ПАВ-Термо" на электрических шинах.
